معرفی اجزای سیستم هیدرولیک

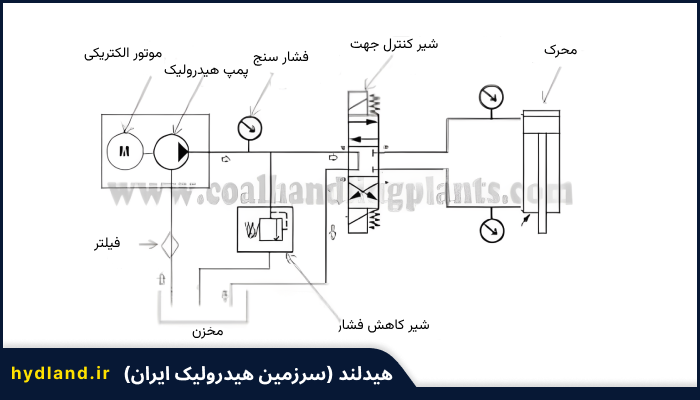

اجزای سیستم هیدرولیک شامل قطعات مختلفی است که هر یک نقش مهمی در عملکرد این سیستم ایفا میکنند. اجزای اصلی سیستم هیدرولیک عبارتاند از موتور الکتریکی، پمپ هیدرولیک، فیلتر، مخزن، فشارسنج، شیر کاهش فشار، شیر کنترل جهت و محرک (سیلندر هیدرولیکی). هر یک از این اجزای سیستم هیدرولیکی وظایف مشخصی دارند که در ادامه به توضیح آنها پرداخته خواهد شد.

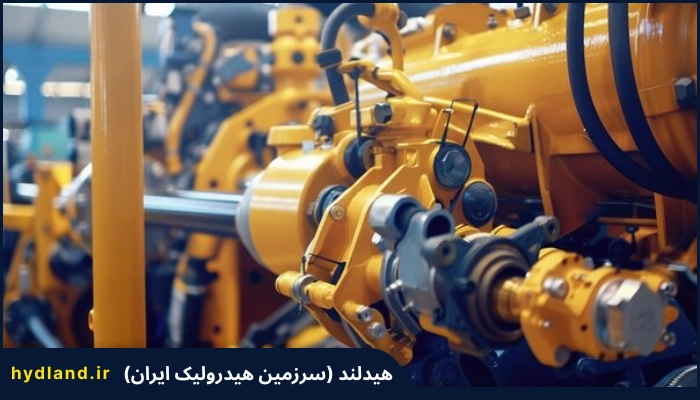

اجزای سیستم هیدرولیک
سیستم هیدرولیک از اجزایی مانند موتور الکتریکی، پمپ، فیلتر، مخزن، فشارسنج، شیرهای کنترل فشار و جهت، و سیلندر هیدرولیکی تشکیل شده که هرکدام برای تأمین انرژی، کنترل جریان و تبدیل انرژی به نیروی مکانیکی عمل میکنند.
1. موتور الکتریکی
- موتور الکتریکی وظیفه تأمین انرژی مکانیکی برای راهاندازی پمپ هیدرولیک را بر عهده دارد.
- این موتور انرژی الکتریکی را به حرکت دورانی تبدیل میکند تا پمپ بتواند روغن را پمپاژ کند.
- توان و سرعت موتور باید متناسب با نیاز سیستم هیدرولیکی انتخاب شود.

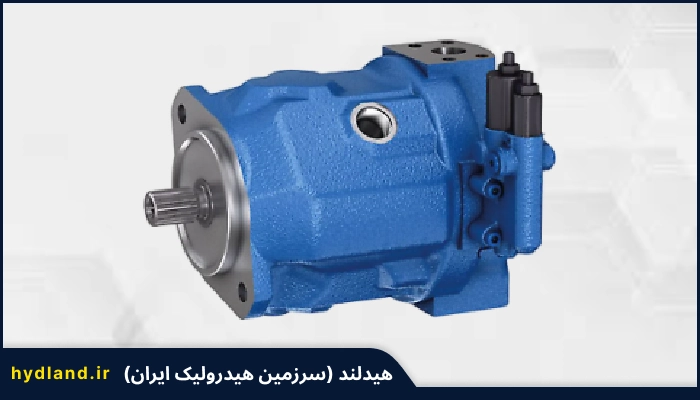

2. پمپ هیدرولیک
- پمپ هیدرولیک وظیفه تأمین جریان روغن تحت فشار را در سیستم بر عهده دارد.
- این پمپ انرژی مکانیکی دریافتی از موتور را به انرژی هیدرولیکی تبدیل میکند.
- پمپها انواع مختلفی مانند دندهای، پرهای و پیستونی دارند که بسته به کاربرد استفاده میشوند.
3. فیلتر
- فیلتر برای جلوگیری از ورود ذرات معلق و آلودگیها به سیستم هیدرولیک استفاده میشود.
- آلودگیهای موجود در روغن میتوانند باعث آسیب به پمپ، شیرها و سایر قطعات شوند.
- استفاده از فیلتر با مشبندی مناسب باعث افزایش عمر مفید سیستم هیدرولیک میشود.
4. مخزن
- مخزن وظیفه نگهداری و تأمین روغن موردنیاز سیستم هیدرولیک را دارد.
- این مخزن معمولاً دارای درپوش تهویه و صافی برای جلوگیری از ورود ذرات خارجی است.
- طراحی مناسب مخزن باعث کاهش حبابهای هوا و جلوگیری از کفکردن روغن میشود.
5. فشارسنج
- فشارسنج میزان فشار روغن در سیستم را نمایش میدهد تا از عملکرد صحیح آن اطمینان حاصل شود.
- ین ابزار برای تنظیم فشار و تشخیص خرابیهای احتمالی در سیستم بسیار مهم است.
- فشارسنج معمولاً روی خطوط اصلی نصب میشود تا اپراتور بتواند وضعیت سیستم را بررسی کند.
6. شیر کاهش فشار
- شیر کاهش فشار برای کنترل و تنظیم فشار سیستم در محدودهای ایمن استفاده میشود.
- این شیر از آسیب دیدن قطعات در برابر فشار بیش از حد جلوگیری میکند.
- در صورت افزایش فشار بیش از حد مجاز، شیر باز شده و مقداری از روغن را به مخزن بازمیگرداند.
7. شیر کنترل جهت
- شیر کنترل جهت برای تغییر مسیر جریان روغن و کنترل حرکت عملگرها به کار میرود.
- ین شیر میتواند جریان را به سمتهای مختلف هدایت کند تا حرکت رفت و برگشتی ایجاد شود.
- معمولاً بهصورت دستی، برقی یا هیدرولیکی کنترل میشود و نقش کلیدی در سیستم دارد.
8. محرک (سیلندر هیدرولیکی)
- سیلندر هیدرولیکی انرژی هیدرولیکی را به نیروی مکانیکی تبدیل میکند.
- این قطعه معمولاً برای انجام کارهایی مانند بالا بردن، فشار دادن یا حرکت دادن بار استفاده میشود.
- سیلندرها در انواع یکطرفه و دوطرفه طراحی شدهاند که بر اساس نوع کاربرد انتخاب میشوند.
جمع بندی
در این مقاله، اجزای سیستم هیدرولیک مورد بررسی قرار گرفت و وظایف هر یک از آنها توضیح داده شد. اجزای سیستم هیدرولیکی شامل موتور الکتریکی، پمپ هیدرولیک، فیلتر، مخزن، فشارسنج، شیرهای کنترلی و سیلندر هیدرولیکی هستند که با همکاری یکدیگر، عملکرد بهینه سیستم را تضمین میکنند. شناخت دقیق این اجزا و عملکرد آنها، نقش مهمی در بهرهوری، افزایش عمر مفید تجهیزات و کاهش هزینههای تعمیر و نگهداری دارد.
