پمپ دنده ای هیدرولیک

یکی از نیازهای روزافزون صنعت، جابه‌جایی حجم قابل توجه سیال در فشارهای نسبتا زیاد و به‌صورت یکنواخت است. برای این هدف، پمپ‌های متنوعی طراحی و ساخته شده‌اند که یکی از انواع پرکاربرد آن، پمپ دنده‌ ای هیدرولیک (Gear Pump ) است.

اصولا پمپ هیدرولیک دنده ای به منظور انتقال و یا کنترل جهت سیال مورداستفاده قرار می‌گیرند. در این میان، انواع پمپ دنده‌ای با عملکرد دورانی دنده‌ها به صورت روتاری، سیال در فشار نسبتا بالا را به سمت موردنظر انتقال می‌دهند.

پمپ دنده‌ای هیدرولیک بسیار با دوام است و با کمک آن می‌توان انواع سیالات با ویسکوزیته و دبی مختلف را انتقال داد. در این مقاله از هیدلند، قصد داریم به معرفی کامل این مدل از پمپ‌های هیدرولیک بپردازیم.

پمپ دنده ای چیست ؟

پمپ دنده‌ای هیدرولیک (Gear Pump) را می‌توان در دسته پمپ‌های روتاری به شمار آورد. محور اصلی عملکرد این پمپ‌ها بر روی حرکت دورانی دنده‌ها متمرکز است. اگر به ظاهر طراحی دنده‌ها توجه کنیم، پیچیدگی خاصی دیده نمی‌شود؛ اما در طراحی و جزئیات مکانیکی باید دقت بسیار زیادی صورت گیرد.

اجزای پمپ هیدرولیک دنده ای

پمپ‌های دنده‌ای یک نوع پمپ هستند که از دنده‌ها برای افزایش فشار و جابجایی مایعات استفاده می‌کنند. این پمپ‌ها معمولاً برای انتقال روغن‌ها، گریس، آب و سایر مایعات به‌کار می‌روند. اجزای اصلی یک پمپ دنده‌ای عبارتند از:

گیربکس (Gearbox): گیربکس بخشی است که دنده‌ها در آن قرار دارند و تغییر سرعت و گشتاور انتقال یافته توسط موتور به دنده‌های پمپ را کنترل می‌کند.

دنده‌ها (Gears): دنده‌ها عناصر اصلی پمپ دنده‌ای هستند. آنها به یکدیگر متصل هستند و با چرخش، مایع را به سمت جلو حرکت می‌دهند. دنده‌ها به صورت زوجی عمل می‌کنند و هماهنگی بین آنها باعث افزایش فشار مایع می‌شود.

سیلندرها (Cylinders): سیلندرها قسمت‌هایی هستند که دنده‌ها در آن قرار دارند و اجزای مایع از طریق آنها عبور می‌کنند. این سیلندرها به گیربکس متصل هستند.

شفت (Shaft): شفت بر روی دنده‌ها نصب می‌شود و چرخش آن باعث چرخش دنده‌ها و جابه‌جایی مایع می‌شود.

بدنه پمپ (Pump Housing): بدنه پمپ جعبه‌ای است که تمام اجزای پمپ در آن قرار دارند. این بدنه معمولاً از فلز یا آلومینیوم ساخته می‌شود و وظیفه حفظ و نگهداری اجزای داخلی پمپ را دارا است.

واشرها و سیل‌ها (Washers and Seals): این اجزا برای جلوگیری از نشت مایعات و افزایش کارایی پمپ استفاده می‌شوند.

ورودی و خروجی (Inlet and Outlet): ورودی به پمپ برای جلب مایع به داخل پمپ و خروجی برای تخلیه مایع از پمپ می‌باشند.

واشرهای تنظیم (Adjustment Washers): این واشرها برای تنظیم فاصله بین دنده‌ها و تعیین حجم مایع انتقالی مورد استفاده قرار می‌گیرند.

این اجزا با همکاری یکدیگر باعث ایجاد فشار و جابه‌جایی مایعات در پمپ دنده‌ای می‌شوند.

انواع پمپ دنده ای هیدرولیک

عملکرد کلی پمپ‌های هیدرولیک وابسته به حرکت دنده‌ها است اما نحوه قرارگیری دنده‌ها نسبت به هم در مدل‌های مختلف پمپ دنده‌ای هیدرولیک فرق می‌کند. در ادامه به معرفی انواع دنده‌ای (Gear Pump) می‌پردازیم.

پمپ دنده ای خارجی

پمپ دنده خارجی (External Gear Pump)، نمونه بنیادی و ساده‌ای از انواع پمپ دنده‌ای (Gear Pump) است. برای ساخت این پمپ‌ها از دو چرخ دنده ساده استفاده شده است که در یک با هم تماس دارند. دنده اولی با حرکت در جهت خلاف دنده دومی، به آن نیرو وارد می‌کند. قیمت این پمپ‌ها در بازار نسبت به مدل‌های دیگر ارزان تر است. اگرچه فشار قابل تحمل آنها کمتر از مدل‌های دیگر است اما برای حجم کمی از سیال می‌توانند فشار بالایی ایجاد کنند.

سرعت و دبی پمپ هیدرولیک دنده خارجی به راحتی تنظیم می‌شود و برای دماهای بسیار بالا نیز مقاوم است. از این پمپ‌ها برای انتقال سیالات با غلظت کم مثل روغن‌های سبک، حلال‌ها، رزین‌ها، آب و… استفاده می‌شود.

معروف‌ترین برندهای پمپ دنده خارجی (External Gear Pump):

• پمپ آرافن (Arafan)
• پمپ ZBF
• پمپ گالتک (Galtech)
• پمپ رکسروت (Rexroth)
• پمپ سالامی(Salami)
• پمپ کاپرونی(Caproni)
• پمپ بوندیلی(Bondioli)

پمپ دنده ای داخلی

پمپ دنده ای داخلی (Internal Gear Pump)، نمونه پیشرفته تر پمپ‌های دنده‌ای است. نقش اصلی در عملکرد این پمپ‌ها نیز بر عهده دو چرخ دنده است. چرخ دنده کوچکتر با طراحی دنده‌های خارجی در داخل چرخ دنده بزرگ تر قرار گرفته است. با حرکت چرخ دنده کوچکتر به کمک شفت، چرخ دنده بزرگتر در جهت با آن به حرکت در می‌آید.

در پمپ دنده ای داخلی (Internal Gear Pump)، دنده کوچکتر در مرکز دنده بزرگتر قرار ندارد؛ بلکه به یک سمت از چرخ دنده بزرگتر مایل و به آن متصل شده است. این پمپ‌ها وزن کمتری دارند و با صدای کمی کار می‌کنند. همچنین از آن‌ها می‌توان برای سیالات در فشار و ویسکوزیته بالا استفاده کرد. البته قیمت این پمپ‌ها نیز گرانتر از مدل دنده خارجی است. از این پمپ‌ها برای انتقال سیالات غلیظی مثل روغن، آسفالت، شکلات و… استفاده می‌شود.

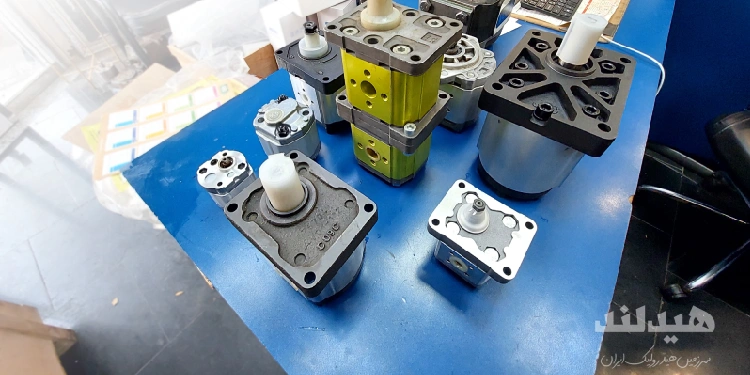

معروف‌ترین برندهای پمپ هیدرولیک دنده داخلی (Internal Gear Pump):

• پمپ ویت (VIOTH)
• پمپ اکرله (Eckerle)
• پمپ رکسروت (Rexroth)
• پمپ پیچی (اسکرو)

پمپ پیچی یا اسکرو یکی دیگر از مدل‌های پمپ دنده مورد استفاده در صنعت است. از این پمپ‌ها در صنعت آسانسور بیشتر استفاده می‌شود. عملکرد این پمپ‌ها در فشار پایین بوده و صدای کمی تولید می‌کنند. این پمپ‌ها از نو جابه‌جایی مثبت هستند و جریان سیال در آن به صورت محوری عبور می‌کند.

نحوه عملکرد پمپ دنده ای هیدرولیک

در ساخت این پمپ‌ها از دو دنده متحرک استفاده شده است. چگونگی حرکت این دنده‌ها و نسبت قرارگیری آنها با هم در انتقال سیال بسیار مهم است. یکی از این دنده‌ها به یک محور شفت متصل است. شفت نیز معمولا با یک موتور الکتریکی برای تبدیل نیروی الکتریکی به نیروی مکانیکی مرتبط است. چرخ دنده دیگر به صورت هرزگرد عمل می‌کند. با حرکت دنده‌ها در یک پوسته آب‌بندی شده فلزی، سیال با قدرت به سمت دهانه خروجی انتقال داده می‌شود.

مزایای پمپ دنده ای هیدرولیک

پمپ هیدرولیک دنده ای به دلیل کیفیت و قیمت مناسب، از کاربرد گسترده‌ای برخوردارند. از جمله مزایای این پمپ‌ها می‌توان به موارد زیر اشاره کرد:

• قابلیت انتقال فشار بالا
• کارکرد دقیق و قابل اعتماد
• کارایی بالا در سرعت‌های مختلف
• سازگاری با محیط‌های دمایی مختلف
• مناسب برای انتقال مایعات غلیظ
• کاربرد گسترده در صنایع مختلف
• قیمت مناسب

کاربرد پمپ دنده ای هیدرولیک

پمپ‌های دنده‌ای هیدرولیک به دلیل ویژگی‌های خاص خود در انتقال مایعات هیدرولیکی کاربرد گسترده‌ای در صنایع مختلف دارند. برخی از کاربردهای این پمپ‌ها عبارتند از:

صنعت خودروسازی:

پمپ‌های دنده‌ای در سیستم‌های هیدرولیک خودروها، روغن هیدرولیک را انتقال می‌دهند و فشار مورد نیاز برای عملکرد ترمزها، دنده‌ها و ترمزهای ABS را ایجاد می‌کنند.

صنعت ماشین‌آلات:

در ماشین‌آلات صنعتی، این پمپ‌ها برای انتقال مایعات هیدرولیک به منظور حرکت قطعات و اجزاء مختلف استفاده می‌شوند.

صنایع کشاورزی:

در تجهیزات کشاورزی مانند تراکتورها و ماشین‌آلات کشاورزی، پمپ‌های دنده‌ای هیدرولیک برای انتقال قدرت به اجزاء مختلف سیستم‌های هیدرولیک استفاده می‌شوند.

صنعت نفت و گاز:

در سیستم‌های هیدرولیک مرتبط با استخراج، حمل و ذخیره‌سازی نفت و گاز، این پمپ‌ها جهت ایجاد فشار و انتقال مایعات به کار می‌روند.

صنعت ساختمان:

در دستگاه‌های ساختمانی نظیر بتون‌پاش‌ها و آسانسورها، پمپ‌های دنده‌ای هیدرولیک برای ایجاد حرکت و اعمال فشار در سیستم‌های هیدرولیک مورد استفاده قرار می‌گیرند.

صنایع دریایی:

در انتقال مایعات هیدرولیک در دستگاه‌ها و سیستم‌های دریایی مانند کرین‌ها و دستگاه‌های حفاری، این پمپ‌ها به کار می‌روند.

استفاده از پمپ‌های دنده‌ای هیدرولیک به دلیل قدرت انتقال بالا، دوام، کارکرد آرام، و همچنین هزینه مناسب، در بسیاری از صنایع امری اساسی و حیاتی است.

حرکت خروجی در پمپ دنده ای چگونه است؟

حرکت خروجی در پمپ دنده‌ای به شیوه‌ای است که در نتیجه چرخش دنده‌ها، مایع هیدرولیک به سمت خروجی پمپ حرکت می‌کند. برای درک بهتر، می‌توانید مراحل کلی حرکت خروجی در یک پمپ دنده‌ای هیدرولیک را به شرح زیر در نظر بگیرید:

ورودی مایع هیدرولیک:

مایع هیدرولیک (معمولاً روغن) از یک نقطه ورودی به پمپ وارد می‌شود.

دنده‌ها:

در داخل پمپ، دنده‌ها به یکدیگر متصل هستند و تحت تأثیر چرخش از سمت ورودی به سمت خروجی حرکت می‌کنند.

تنظیم حجم مایع:

چرخش دنده‌ها باعث تغییر حجم فضای داخل پمپ می‌شود. در هنگام چرخش، فضای داخلی که شامل مایع هیدرولیک است، تغییر حجم می‌کند.

ایجاد فشار:

با تغییر حجم فضای داخلی، فشار در مایع ایجاد می‌شود. این فشار از خروجی پمپ به سمت سیستم هیدرولیک یا مکانیسم مقصد تراکنش می‌کند.

حرکت به سمت خروجی:

مایع هیدرولیک با فشار ایجاد شده به سمت خروجی پمپ حرکت کرده و برای اعمال فشار و جابه‌جایی در سیستم هیدرولیک یا مکانیسم مورد نظر استفاده می‌شود.

قیمت پمپ دنده ای هیدرولیک

تعیین قیمت پمپ هیدرولیک دنده ای تحت تأثیر معیارهای مختلفی قرار می‌گیرد. به عنوان مثال، پمپ‌های دنده خارجی معمولاً قیمت بالاتری نسبت به پمپ‌های دنده داخلی دارند.عوامل دیگری که در تعیین هزینه پمپ دنده‌ای هیدرولیک تأثیرگذار هستند عبارتند از: ظرفیت دبی خروجی، فشار قابل تحمل، برند و کشور تولیدکننده.

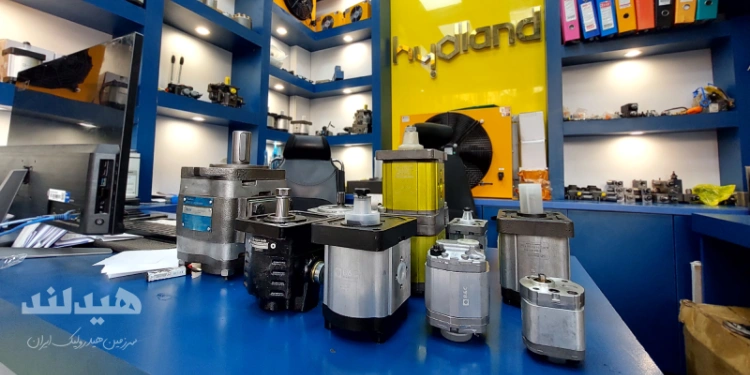

خرید پمپ دنده ای هیدرولیک ایتالیایی و چینی از مجموعه هیدلند + ضمانت

هیدلند مرکز فروش، و نمایندگی پمپ دنده ای با سال ها سابقه در زمینه فروش انواع پمپ های هیدرولیک در خدمت مشتریان گرامی می باشد.

در این مجموعه با توجه به کیفیت خیلی خوب محصولات، نسبت به سایر همکاران فعال در این حوزه،  قیمت ها بسیار مقرون بصرفه تر است. جهت خرید و یا کسب اطلاعات بیشتر با ما تماس بگیرید.
